超声工作站与超声检查仪的连接十分的简单。超声工作站采集的只是超声检查仪的图像信息，也就是超声检查仪的图像在超声工作站上实时同步显示。这样也就需要超声检查仪有视频信号输出而超声工作站有视频信号接收端即可。超声检查仪的信号输出端子一般在机器背面。信号输出方式一般分为：AV信号输出、S端子信号输出、DICOM信号输出、高清信号输出（VGA、HDMI、DVI）。如图所示：

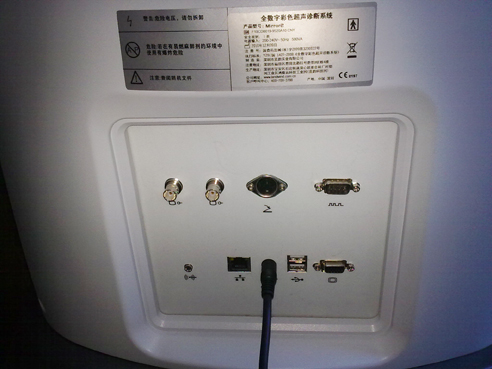

蓝韵Mirror2超声检查仪信号输出端子面板

S端子连接法

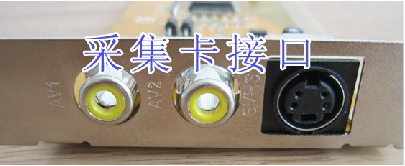

         连接好超声检查仪的信号输出端，下面就是要将连接线连接到超声工作站上的信号接收端上（878采集卡）。图像信号采集卡上有3个接收端子（2个AV端子、1个S端子）。根据选择的信号线选用不同的信号端即可。在工作站软件中也有接收信号端选择，选择相对应的端口即可在超声工作站软件中实时同步显示超声检查仪图像。
