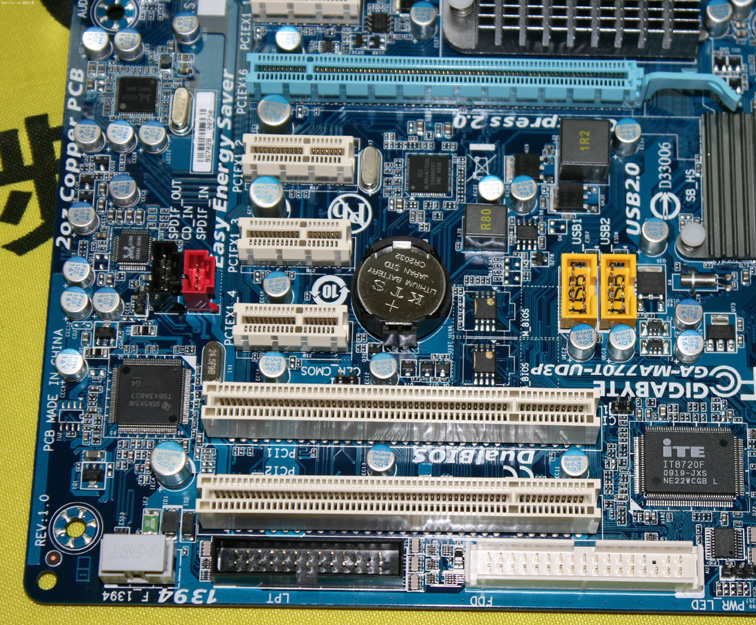

随着时代的发展科技的进步超声工作站也在不断的进步。多年来一直采用的AV接口、S端子接口迎来了新的挑战。新的图像传输接口不断推出，对超声工作站软件及采集卡也提出了更高的要求，对接口及传输方式也提出了新的要求。标清的采集卡一般采用目前人们最熟悉也最常见的PCI接口来实现。图上那个白色长条的接口就是PCI接口，也是个非常经典的接口了，拥有了10年的历史。

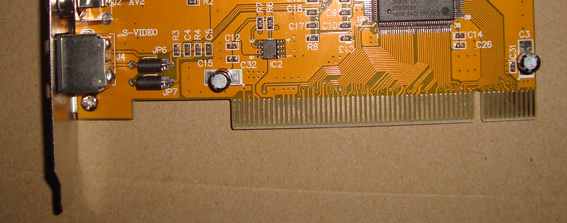

   以往的一些设备多采用这个插接方式。超声工作站软件系统中比较常见的就是878采集卡、7130采集卡等。 这些采集卡多采集标清信号，PAL制式：720*680、NTSC制式：640*480。常见视频制式有：PAL制式(澳大利亚、中国大陆、欧洲大部分国家、南美洲）；NTSC制式（美国、加拿大、日本、墨西哥、中国台湾）；SECAM制式（法国、中东、部分非洲地区）。

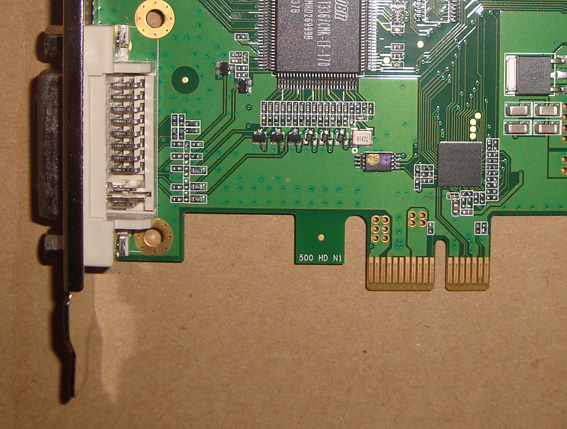

新的高清输出接口多为：VGA、DVI、HDMI，由于是高清信号信息传输量大，故这样的采集卡多采用PCI-E X1 接口，也就是上图主板上最短的那个白色接口。此新型接口虽然短小，但功能强传输速度快.因此高清采集卡多采用这个接口。如下图：

综上所述在配置相应的超声工作站时就得要根据不同的配置选择适当的主板。标清的一半选择有PCI插槽的即可，而高清的就应当选择带有PCI-E X1的主板了。
